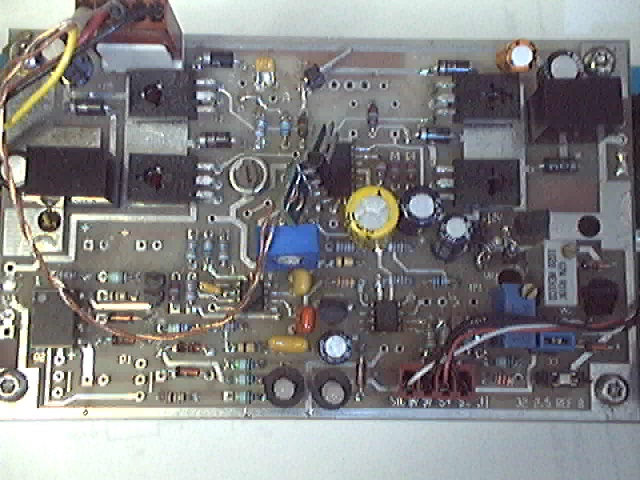

Schéma PCB
Schéma CI (.pdf) clic sur l'image

One of the two PCB for test the levmag #1 geometry
(Toys trains, skates or mobile platters in lévitation)

  • batteries (2x9V) or external DC source, swiching regulators;

  • differential input for 2 hall sensors or other types;

  • automatic output shut-off;

  • circuit for compensation of horizontal deviation;

  • gain and response adjustable;

  • bridge output "H", transistors: 2xMJE182, 2xMJE172).
PCB schematic (.pdf) clic the picture


Return to:





-- © all rights reserved 2004 - 2025 --


Une des deux cartes de contrôle pour tester la géométrie levmag N°1 (trains jouets, patins ou plateaux mobiles en lévitation)

  • alimentation batteries (2x9V) ou CC externe, régulateurs à découpage;
  • entrée différentielle pour 2 capteurs hall ou autres types;
  • circuit de coupure automatique de l'étage de sortie;
  • circuit de mise à niveau virtuelle (lévitation);
  • gain et réponse ajustables ;
  • sorties en pont "H", transistors : 2xMJE182, 2xMJE172.


Notes :
Les valeurs des composants peuvent être différentes suivant l'application : moteur (position, vitesse, etc.), lévitation et le type de capteur utilisé
Le programme TINA analog de TEXAS INSTRUMENTS est parfait pour tester la réponse du circuit de correction P, PD, PDI.

Dans le cas de capteurs hall placés dans un environnement magnétique choisir la polarité "Nord" afin de pouvoir utiliser la référence LM336-2,5V dans une plage maximale (au plus près de 1990 mV), c'est le cas du rail central de la géométrie "levmag N°1" (préférable au renversement des capteurs).
