GÉOMÉTRIE N°5-6

Images géométries N°5-6 en mode hall

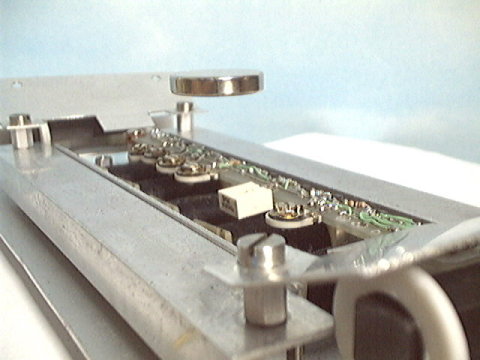

En étirant le domaine circulaire de la géométrie N°5 on libère l'aimant en lévitation le long du grand axe du nouveau domaine.

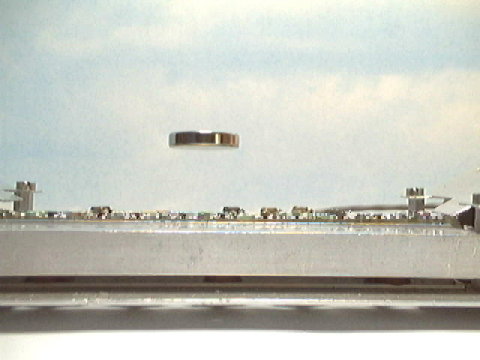

Gabarit de test géométrie N°5-6		*Vidéo : 100 Ko, durée 10 s (.AVI - wmv9).* (cliquer sur l'image)

Notes : Configuration à 5 bobines de champs, 10 capteurs Hall et une carte servo contrôleur, ce montage permet d'obtenir facilement une hauteur de lévitation de 25 mm. Également on peut facilement contrôler l'objet par un simple faisceau laser ou encore par induction. Le gabarit pourrait être aussi, configuré avec 10 bobines de champs (5 bobines de chaque côté), cette disposition est plus proche de la géométrie N°5. Dans les deux cas, les bobines sont disposées perpendiculairement à l'axe longitudinal.		Notes : Le réglage des butées passives permettent de courber la trajectoire afin de créer un point haut au centre pour obtenir l'oscillation telle que montrée par la vidéo. Contrairement au flyingmagnet, la stabilisation est plus simple à réaliser en mode "Opto" qu'en mode "Hall", par l'utilisation d'un faisceau laser permettant le guidage très précis de l'aimant en lévitation le long de son parcours.
