Géométrie N°1 (flyingmagnet)

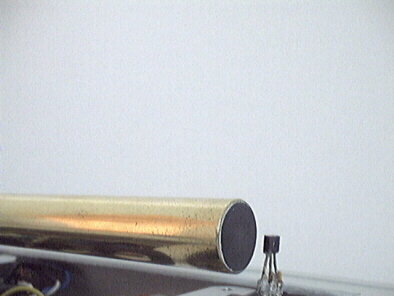

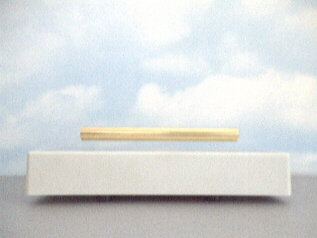

| Lévitation contrôlée en mode "hall", lecture de face de la position, première étape indispensable du projet, les résultats doivent être parfaits avant de poursuivre en mode "opto" ou en mode "hall" latéral (critères [5] & [6]). | Lévitation contrôlée en mode "opto" lecture latérale sur fond de ciel... en carton, la seule vidéo destinée à montrer le mouvement de quelque chose qui ne bouge pas. Capteur optique infrarouge par réflexion. |
|
|
|
|
|
Autre façon de construire la géométrie N°1 Vidéo géo N°1 en mode "hall" (41 ko - durée 10 s, .AVI, wmv9) |

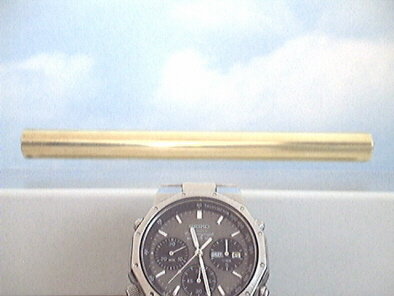

Cliquer sur l'image pour charger le fichier vidéo. (105 ko - durée 10 s, .AVI - wmv9) La page lévitation |
|
 |
 |
|
 |
|

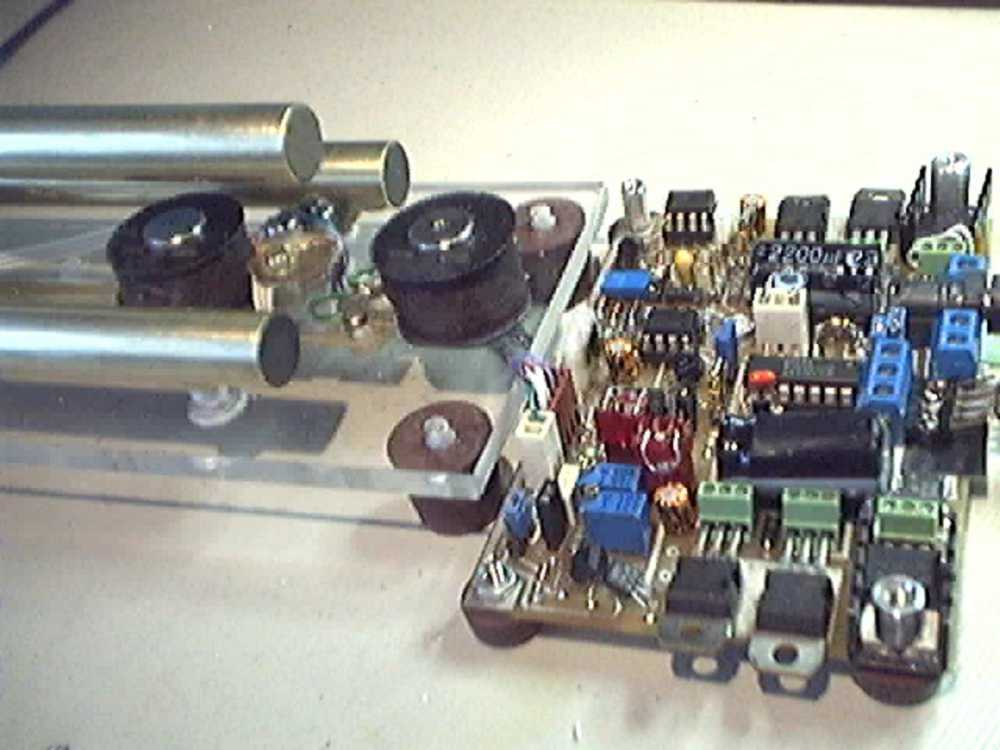

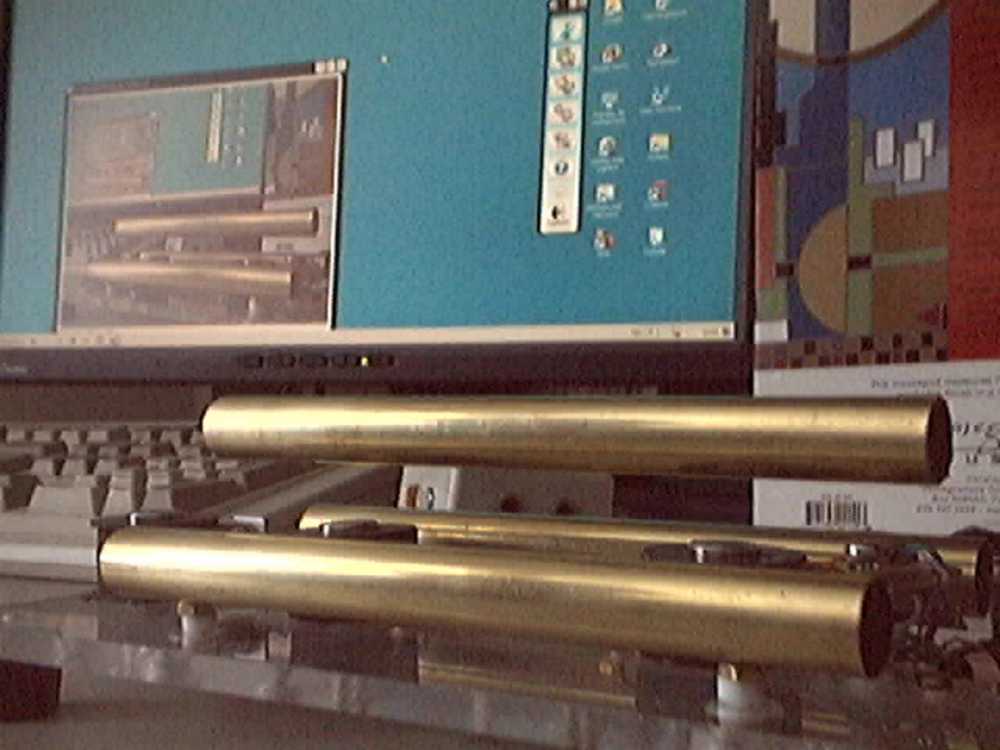

| Lecture latérale Gabarit et carte universelle de tests (servo contrôleur analogique). 2 capteurs hall sont positionnés stratégiquement sous l'objet en lévitation, le troisième à un emplacement spécial. Ce montage est très performant en matière de solidité de la stabilisation. |

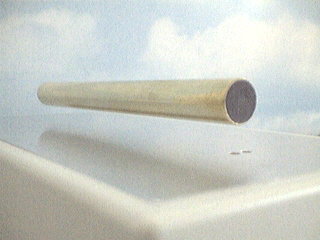

Vue globale du Flyingmagnet© en lévitation Il peut être mis en rotation rapide si bien équilibré. Dans un test, après équilibrage à l'aide de 9 mini "ties wrap" (curseur sur l'image), plus de 1000 t/mn ont été atteints, avec en prime l'effet gyroscopique, la première limite de vitesse étant l'imperfection du collage des aimants (le voilage provoque une pulsation longitudinale haute fréquence mais permet une rotation lente auto entretenue !). |
